SPC（統計過程控制）軟件越來越受到人們的關注，同時也在制造業生產的質量控制中發揮重要的作用，那么SPC軟件究竟是如何起作用的呢？今天小編給大家講講SPC的數據分析過程。SPC數據分析通過統計方法監控生產過程穩定性、識別異常波動從而優化質量。以下是SPC數據分析的完整操作流程和核心方法：

一、SPC數據分析基本步驟

1. 明確分析目標

• 確定關鍵質量特性（CTQ）：如尺寸、重量、純度等可量化指標。

• 明確分析范圍：單工序、多工序聯動或全流程監控。

2. 數據采集與準備

• 連續性數據（如長度、溫度）或離散型數據（如缺陷數）。

• 樣本量：通常每組樣本量≥5（連續數據）或≥25（離散數據）。

• 數據來源：生產設備傳感器、手工測量記錄、MES系統等。

• 數據要求：

• 清洗數據：剔除明顯錯誤或異常值（需記錄原因）。

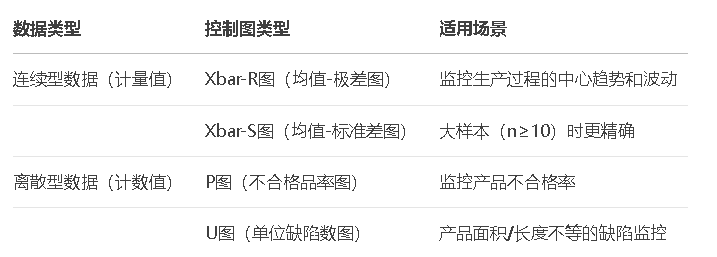

3. 選擇控制圖類型






4. 計算控制限

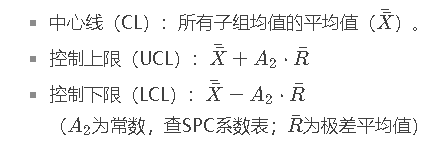

• 公式示例（Xbar-R圖）：

•

5. 繪制控制圖

• 橫軸：時間/批次號；縱軸：質量特性值。

• 標出中心線、控制限和實際數據點。

6. 判異分析

• 點超出控制限（UCL/LCL）。

• 連續7點上升/下降（趨勢異常）。

• 連續9點在中心線同一側（偏移異常）。

• 周期性波動（設備磨損或環境干擾）。

• 常見異常模式：

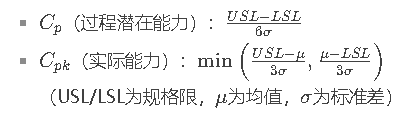

7. 過程能力分析

• $C_p$

計算指標：



• 標準：$C_{pk}\ge 1.33$表示過程能力良好。



二、SPC數據分析工具

1. Excel+插件

• 手動計算控制限，或使用QIMacros等插件自動生成控制圖。

2. 專業SPC軟件

• 合肥星服（xfSPC）：實時監控、多站點數據整合。

• Minitab：統計分析+圖形化輸出（適合離線分析）。

• JMP：交互式可視化分析。

3. Python/R代碼示例

   python

   復制

   下載

   # Python示例（使用statsmodels庫）import statsmodels.api as sm
   data = [23.1, 22.9, 23.2, ...]  # 輸入數據sm.graphics.qqplot(data, line='45')  # 正態性檢驗control_chart = sm.tsa.ARMA(data, order=(1,0)).fit()  # 控制圖模型


三、關鍵注意事項

1. 數據正態性檢驗

• 非正態數據需轉換（如Box-Cox變換）或用非參數方法。

2. 分層分析

• 按設備、班次、原料批次等分層，識別根本原因。

3. 持續改進

• 對異常點進行PDCA循環（計劃-執行-檢查-行動）。

四、實際案例

問題：某汽車零部件廠發現螺栓直徑波動大。
SPC分析流程：

1. 收集100組數據（每組5個樣本），繪制Xbar-R圖。

2. 發現R圖連續6點上升，判斷為設備夾具磨損。

3. 維修后$C_{pk}$從0.8提升至1.6，報廢率降低35%。

$C_{pk}$

通過系統化的SPC數據分析，企業可實現從“事后檢驗”到“預防性控制”的轉變。如需具體行業模板或軟件操作指南，可進一步說明需求。
